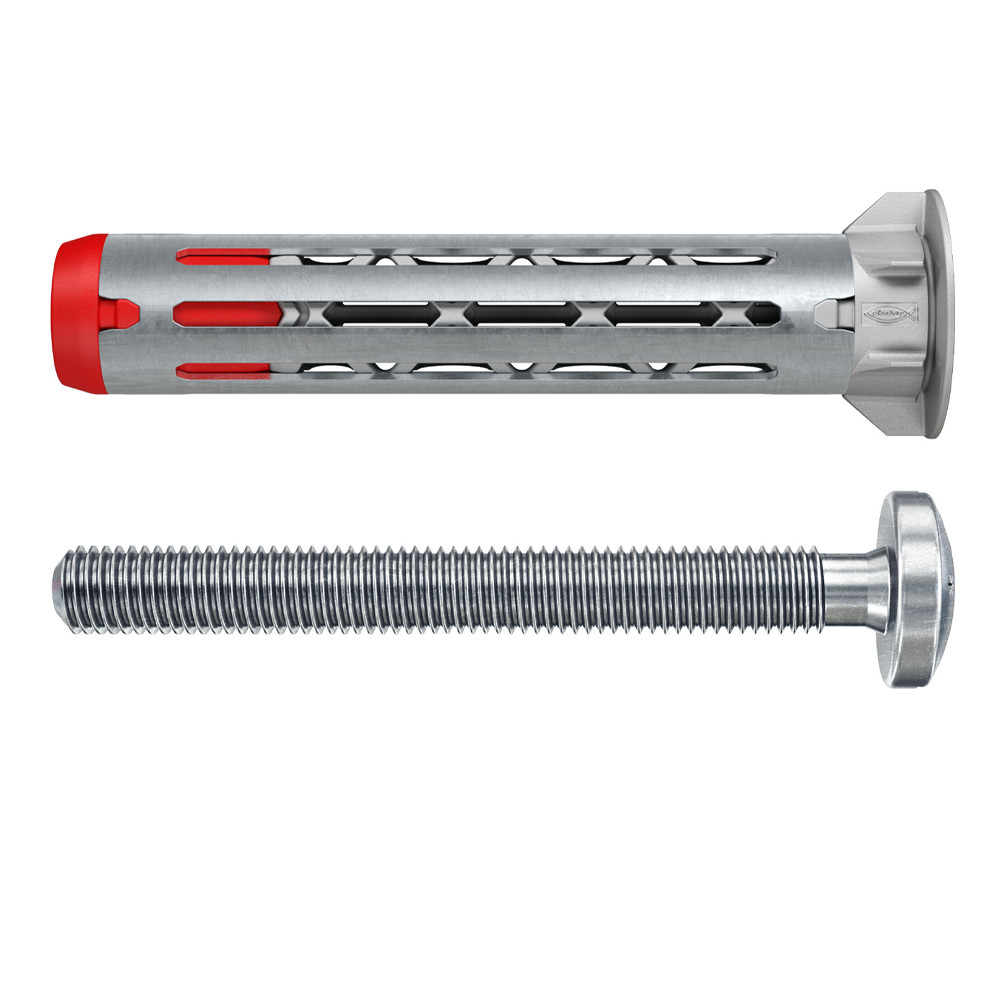

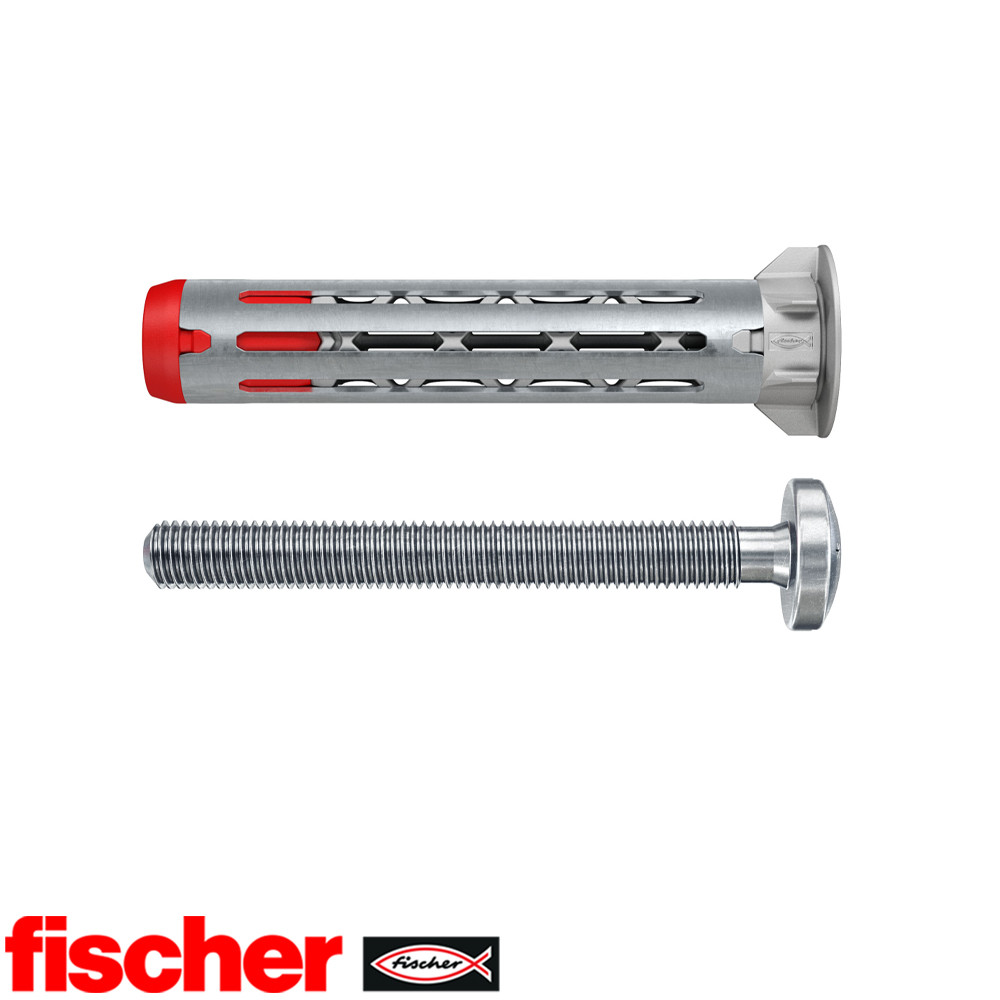

DuoHM alkalmazható 9,5-30 mm közötti építőlap vastagságig, egyetlen hosszban. A fém és a nylon egyedülálló kombinációjának köszönhetően a DuoHM nagyfokú terhelhetőséget és rugalmasságot tesz lehetővé a üreges építőanyagokban. A fémhüvely az üregben szétnyílik, felfekszik annak belső felületére, mintegy támasztást nyújtva, míg a nylon összetevő csomót képezve, rögzíti a kapcsolatot. Alkalmazásánál nincs speciális szerszámigény, a furat elkészítése után egy csavarbehajtóval telepíthető. Ez akár 50%-kal csökkentheti a szerelési időt, egy hagyományos rögzítőelemmel szemben. Az így létrehozott kötés a metrikus menet miatt, többször is ki, illetve becsavarozható.

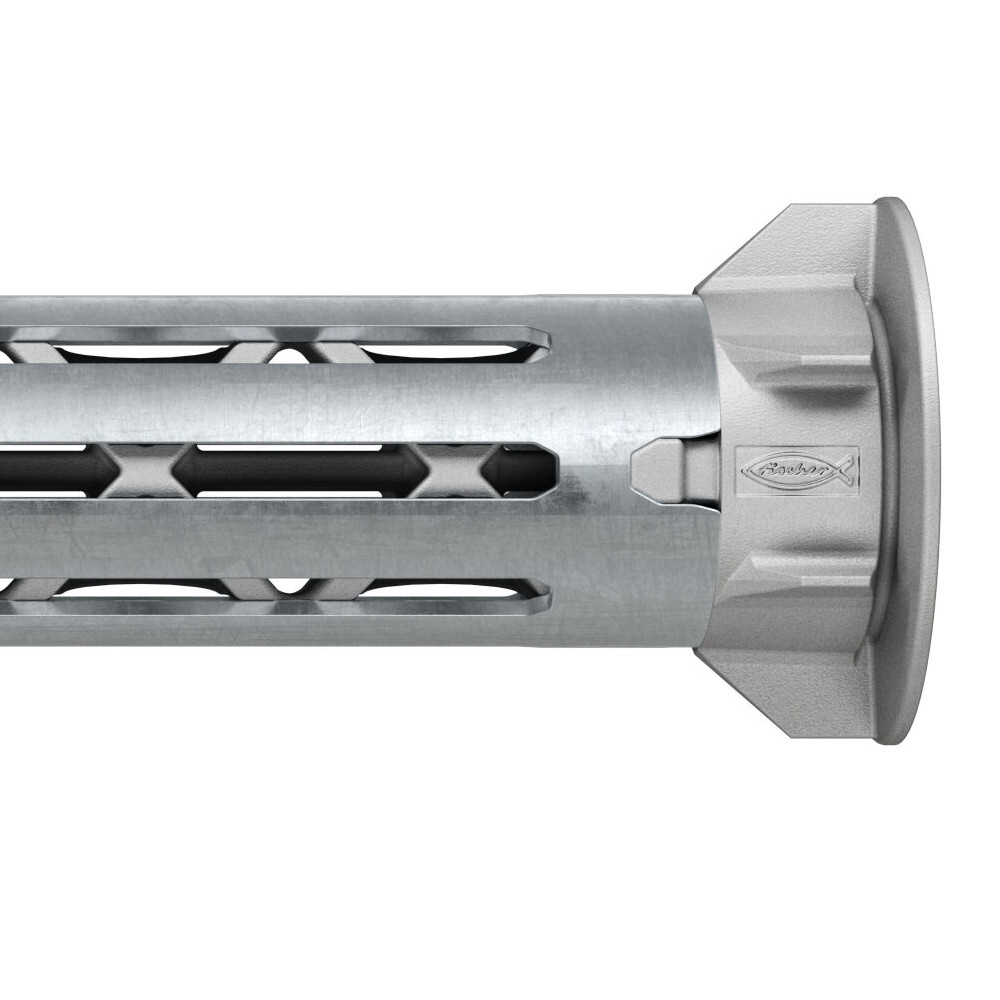

A DuoHM a mellékelt metrikus csavaron kívül, más metrikus kötőelemmel is használható. A dübelen kialakításra kerülő elforgást gátló zár, megvédi az építőanyag felületét a sérüléstől és rögzíti a dübelt a szerelés megkezdésekor. A keskeny dübelperemnek köszönhetően, a rögzítés rejtve marad szerelés után.
Akár 50%-kal gyorsabb alkalmazás, a hasonló dübelekkel szemben
Egyszerű telepíthetőség egy csavarbehajtóval, nincs szükség speciális szerszámokra
Egy dübelhossz, széles átfogási tartomámy
Magas terhelhetőség a kétkomponensű technológiának köszönhetően
A nylon dübelperem nem okoz sérülést az építőanyag felületén
Alkalmazások:
Képek
TV rögzítések
Lámpák
Fali polcok
Törölköző szárítók
Tükrök
Függöny karnisok
Háttérszerkezetek
Építőanyagok:
Gipszkarton és gipszrost lapok
Üreges födémek, álmenyezetek
Fagyapot
Forgácslapok
Furnérlapok

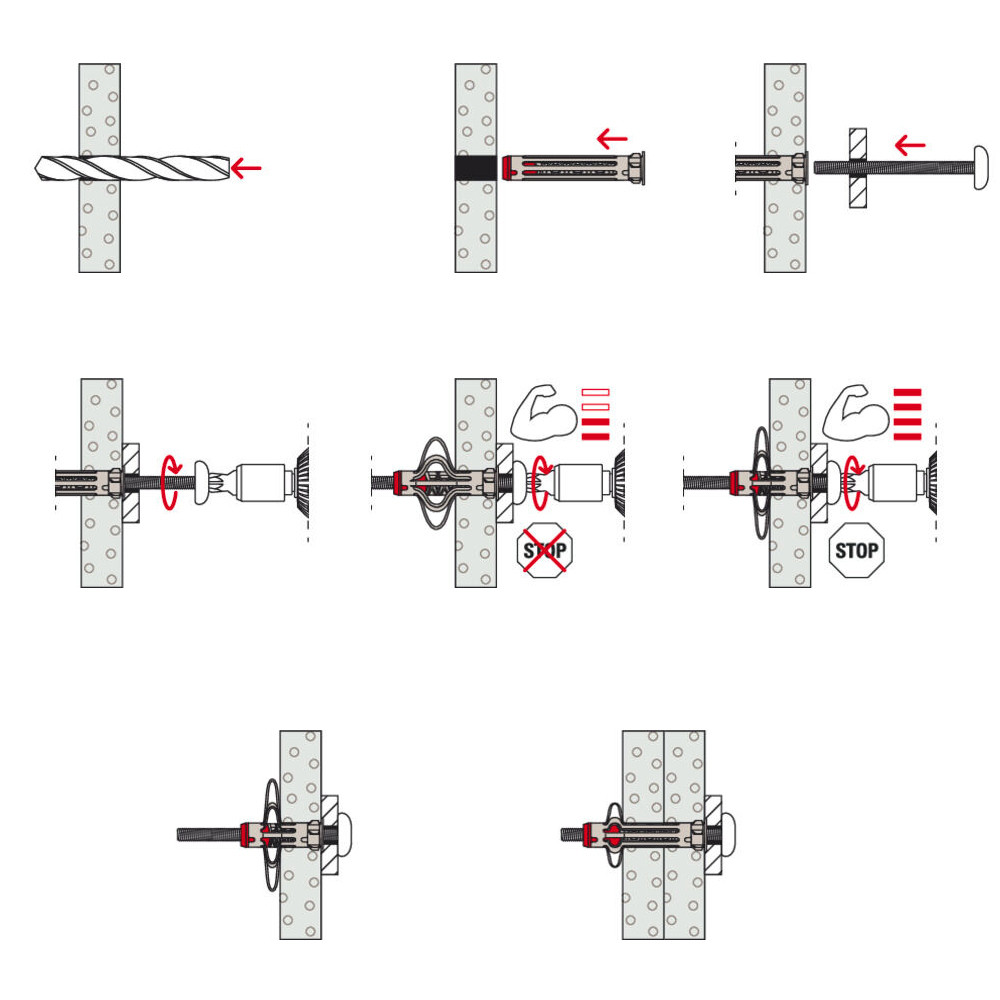

Működése:

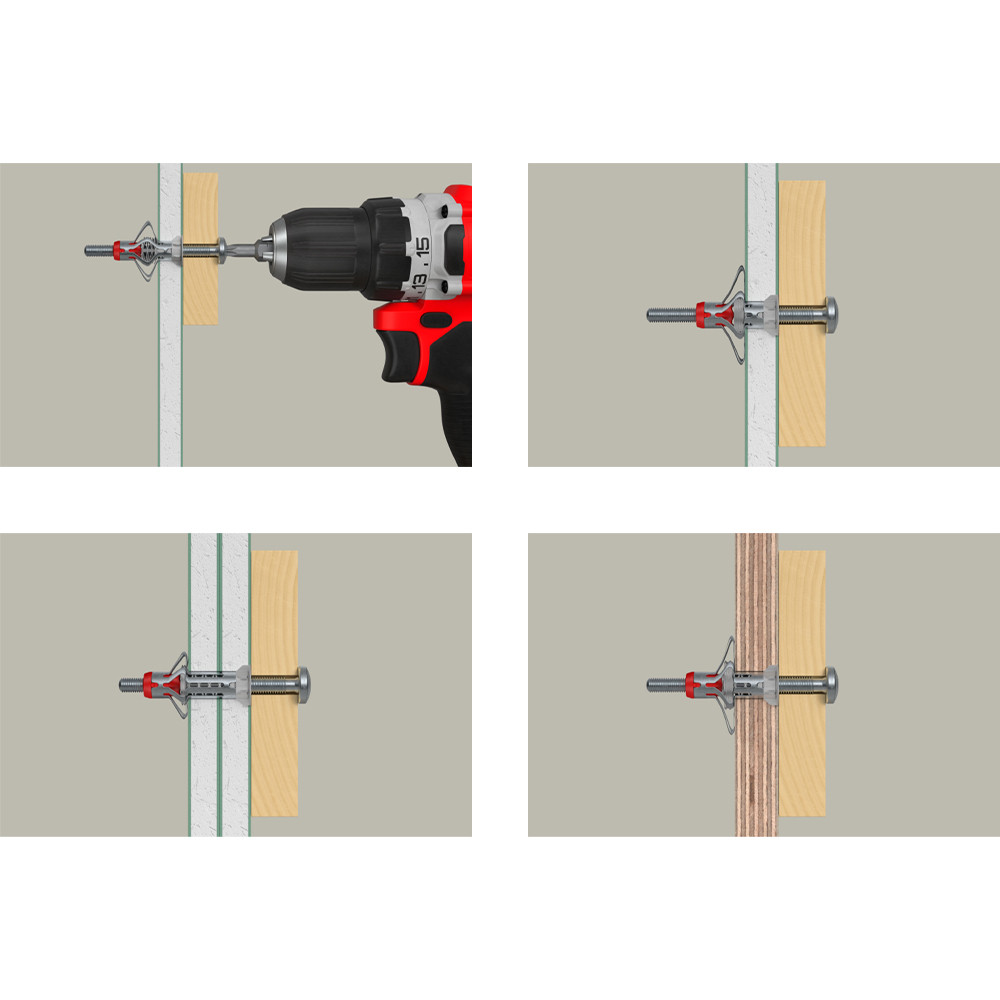

A DuoHM alkalmazható 9.5 - 30 mm lapvastagsághoz
A DuoHM előszereléssel alkalmazható

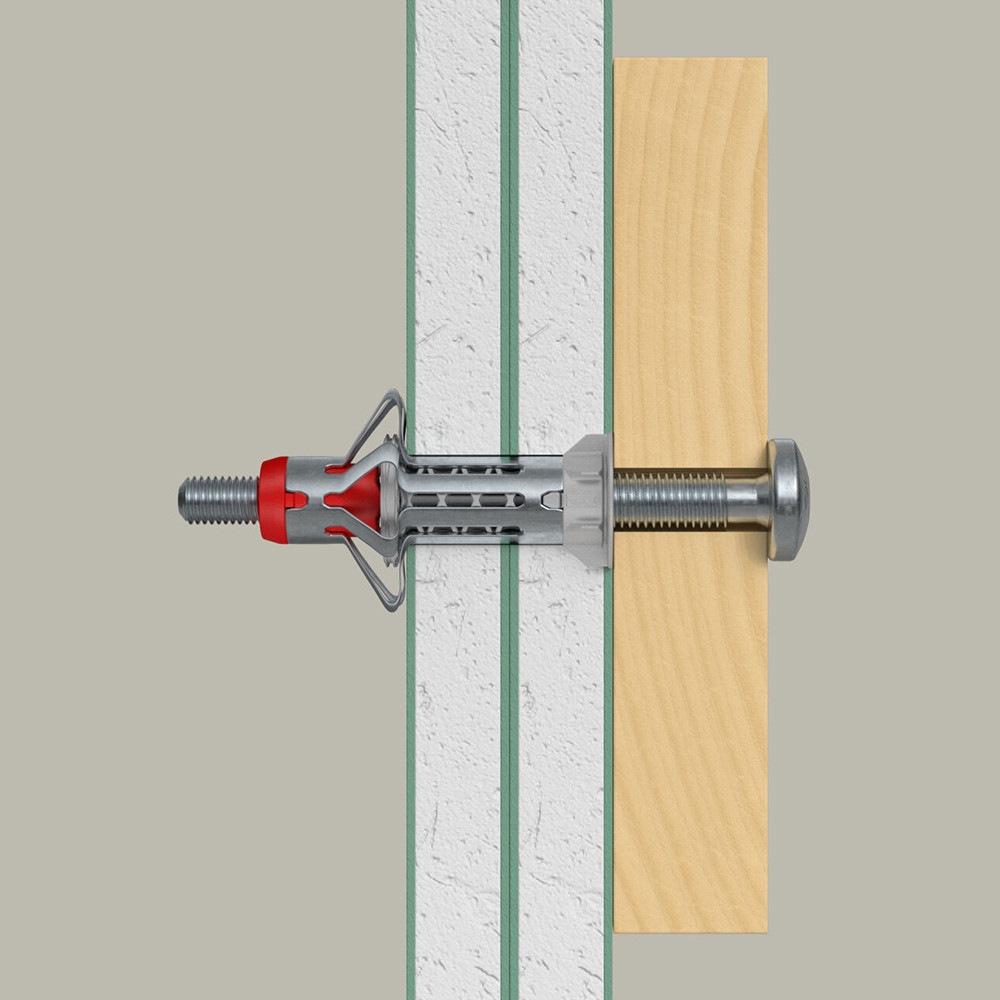

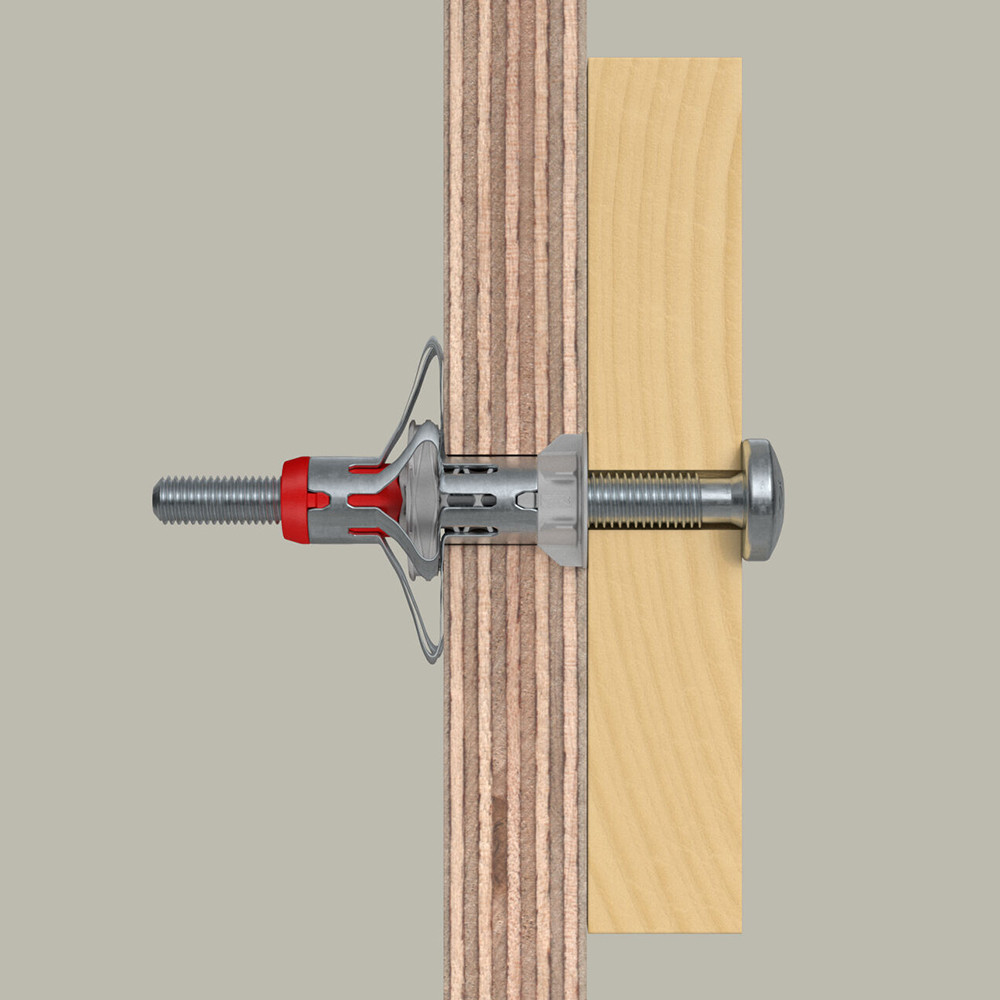

A fémhüvely az üregben szétterpeszt, felfekszik annak belső felületére, míg a nylon összetevő csomót képezve rögzíti a kötést
A telepítés akkor megfelelő, ha a meghúzási nyomaték jól érzékelhető, és a fémhüvely kinyílva az építőanyag belső felületének feszül
A metrikus menetnek köszönhetően a rögzítés többször is oldható marad

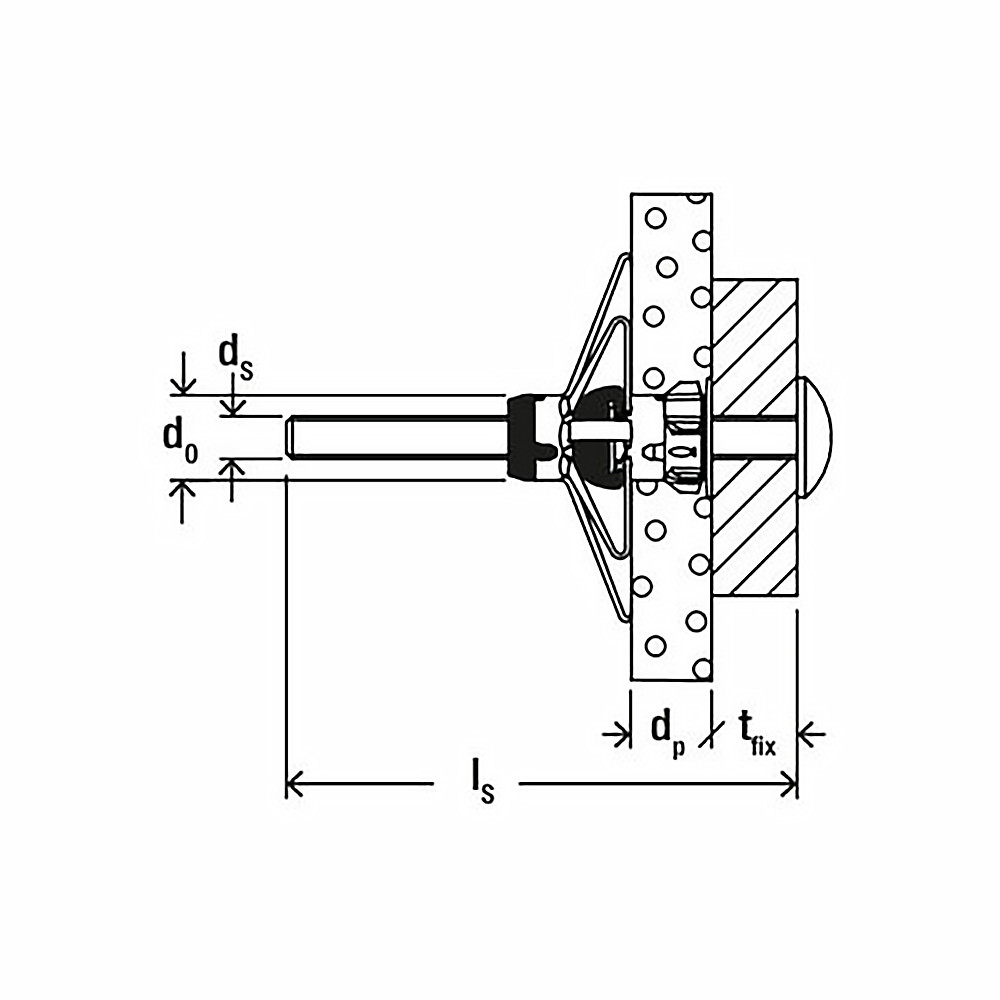

Méretek:
Fúróátmérő (d0): 10 mm
Min. furatmélység (h1): 55 mm
Dübel hossz (l): 55 mm
D-fejű csavar (ds x ls): M5x55 mm
Panel vastagság (dp): 9,5-30 mm
Behajtás: TX25
Max. rögzítési vastagság(t fix): 8 mm
Min. üregmélység(a): 45 mm
Terhelhetőség*:
Normál gipszkarton lap (9,5 mm): 15 kg
Normál gipszkarton lap (12,5 mm): 20 kg
Normál gipszkarton lap (2x12,5 mm): 38 kg
Gipszrostlap (12,5 mm): 40 kg
Forgácslap (16 mm): 50 kg
OSB-lap (15 mm): 54 kg
OSB-lap (18 mm): 60 kg
Normál gipszkarton lap + OSB-lap (12,5+15 mm): 60 kg
*Érvényes húzóterhelésre, nyíróterhelésre és ferde terhelésre bármilyen szög alatt.
DuoHM adatlap - EN
*A terméket bemutató képek és adatok tájékoztató jellegűek, a valós termék megjelenése, paraméterei eltérhetnek.
